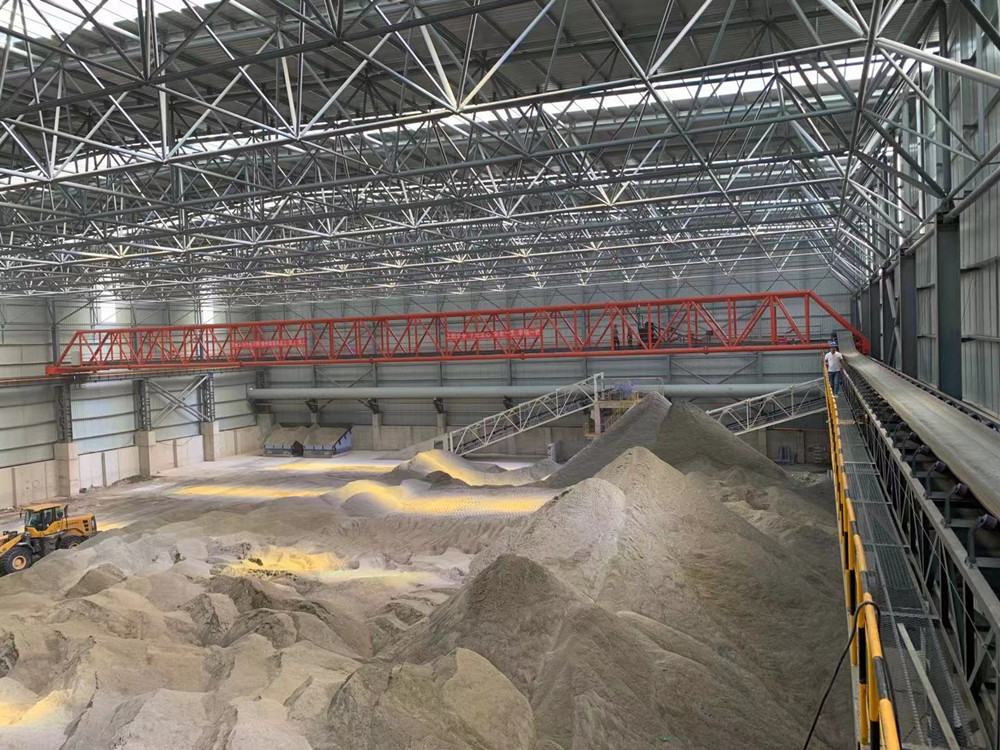

布料機系統適用于工礦業、水泥廠、煤場、礦渣、爐渣等原料棚內部，在固定跨間內均勻堆料，堆料高度達到10米，充分利用料棚上部空間。布料機系統是將堆料皮帶機裝設在一個可以移動的橋架上，而這個橋架是橫跨料堆的。在它的堆料皮帶機上設有S型的卸料小車，與橋架的運動方向相反，使堆料機能在料堆的任何一點進行堆料。此類堆料機適用于梯形橫截面的料堆，也可以進行波浪形或水平層狀的料堆。
布料機系統主要性能參數：堆料高度10米，輸送能力300-500t/h。
布料機系統有著造價低廉，設備維修率低，堆料高，充分的利用了原料棚的上部空間，大大增加了料場的儲料能力。
（一）結構形式
布料機系統（請參閱布料機系統附加圖）主要由地坑穩流下料、1號上料皮帶輸送機、2號爬坡皮帶輸送機、3號水平皮帶輸送機、布料機所組成。主梁上鋪設了布料機運行的鋼軌。一側安裝走道，兩側均勻安裝維修平臺6個，檢修布料機及水平皮帶輸送機運行機構而設。在布料機懸掛著全視野的操縱攝像頭，操縱室內裝有大屏幕顯示器，方便人員操作。
布料機的供電，選用安全滑觸線。
?。ǘ?、設備安裝
以原有料場鋼結構房為基準，設計、布置本工藝布料系統。設備安裝前，根據土建圖紙，進行設備安裝前的放線、校驗設備的基礎尺寸，確定設備安裝位置，進行設備安裝。安裝完畢后，重新校對，以保證設備安裝與設計布置無誤。
?。ㄈ?、設備調試
設備調試采用變頻器，現場調節試車。各皮帶輸送機由變頻器控制由慢逐步加快皮帶運行速度，確保試車階段現場設備的安全性，使設備平穩的達到運行狀態。
（四）、設備運行安全裝置
1、啟動警鈴。
2、跑偏裝置為調心托架。
3、皮帶跑偏停車裝置為皮帶防跑偏器。
4、突發情況的急停裝置為拉繩急停開關。
5、設備正常運行及急停的電器聯鎖裝置。
