| 砂漿罐攪拌機技術參數 | |
| 型號 | ZY140 |
| 外形尺寸 | 1580*335*400 |
| 自重 | 200 |
| 驅動功率 | 5.5 |
| 驅動電壓（V/HZ） | 380/50 |
| 轉速（r/min） | 290 |
| 生產量（L/min） | 140 |

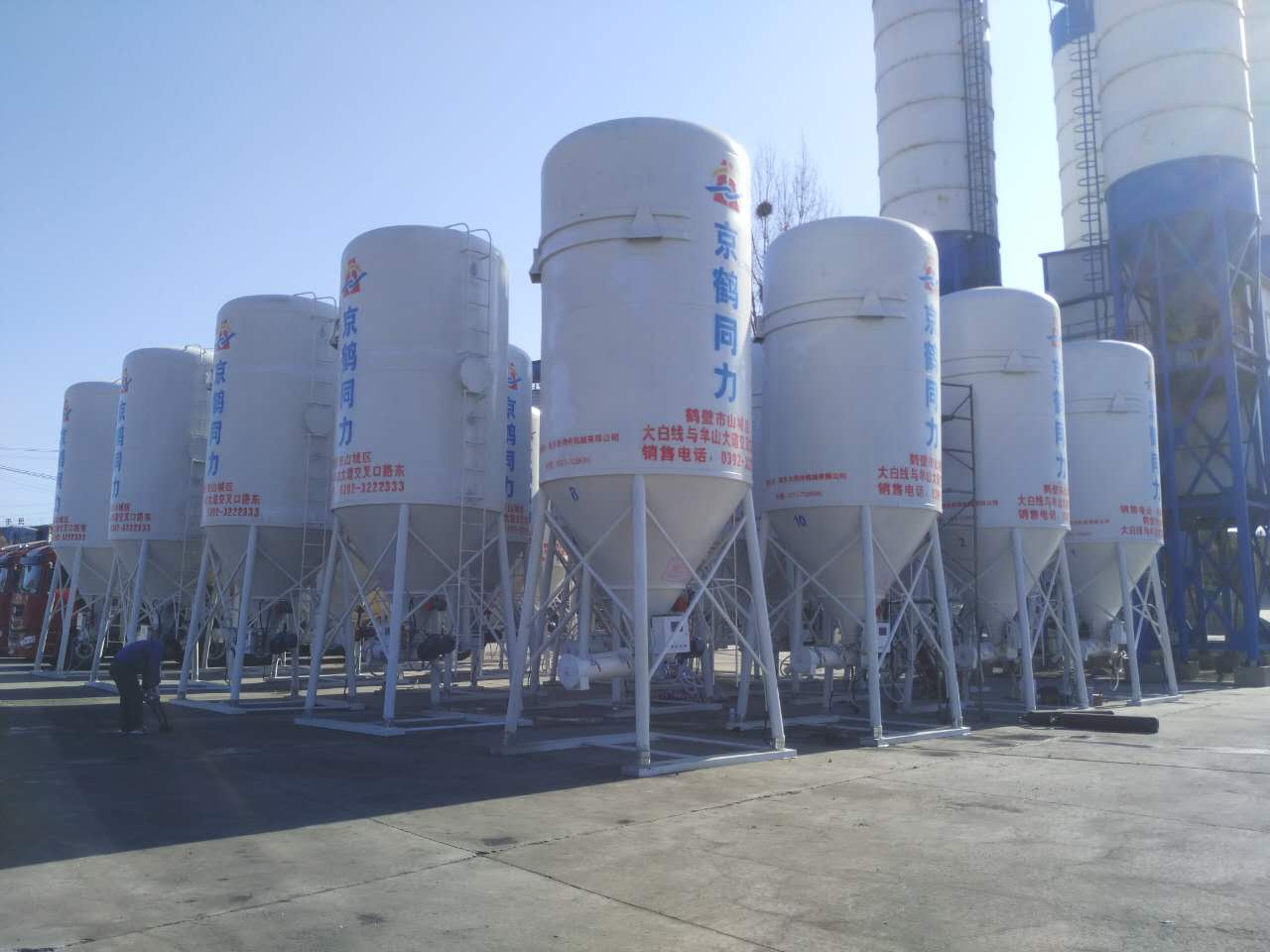

| 砂漿罐型號及技術參數 | ||||
| 型號 | SJG22A | SJG22B | SJG26A | SJG26B |
| 罐體容積（m3) | 22 | 22 | 25 | 25 |
| 設計壓力（Mpa） | 0.05 | 0.05 | 0.05 | 0.05 |
| 罐體直徑 | 2500 | 2500 | 2600 | 2600 |
| 罐體高度 | 7200 | 7200 | 7400 | 7400 |
| 地腳間距 | 2500*2500 | 2500*2500 | 2600*2600 | 2600*2600 |
| 控制系統 | 料位報警 | 即時稱重 | 料位報警 | 即時稱重 |
干粉砂漿設備生產線主要是由提升機、預混倉、小料倉、混合機、成品倉、包裝機、除塵器、電控柜、氣相平衡系統組成。采用雙軸槳葉**混合機，不破壞物料的原始狀態，確保了砂漿的保溫系數不會因保溫原料的形狀破壞而降低，確保了產品的保溫效果。
干粉砂漿設備主要由儲料罐，雙軸無重力混合機，提升機，待混倉，小料倉，成品倉，包裝秤，斗提機，除塵器，全自動計量配料秤倉，框架等組成。儲量罐主要用來儲存原料，一般容量為60立方，數量為3個，用來儲存水泥，粉煤灰，沙子等物料，生產時根據客戶的配方將水泥，粉煤灰，沙子按比例輸送到配料秤倉內，在由配料秤倉將配好的物料送到斗提機內，纖維素、膠粉等小比例貴重母料可通過電子秤計量投入外加劑料斗，經斗提機將物料提升到框架上面的待混倉內等待混合，然后將物料卸入雙軸無重力混合機內進行混合，混合后的物料由氣動門進入成品倉內，再由閥口包裝機進行包裝即可完成操作，與簡易型生產線相比又**了一步。
干粉砂漿主要由水泥、干砂、粉煤灰、稠化粉等原料組成，特殊工藝的砂漿還需添加少量添加劑如纖維素醚，這些粉粒料都存放在儲罐內供生產使用。濕砂首先通過輸送機送到篩分機進行篩分，然后通過傳輸帶送往烘干線的三回程烘干機內進行干燥處理。
1、**的計量配料系統
計量配料方式很多,其中性能*好的是螺旋輸送機,原因在于它適用于砂漿里的所有粉體物料,采用變頻控制,耐磨材料,水平布置,**度高,壽命長.如添加劑(小料)是以微量來進行計量的.比例在一比一千到一萬的比例的,對計量的要求很關鍵.
2、**混合系統
混合機是砂漿材料生產中*關鍵的一部分,也是整套生產線的"心臟"."同鼎"牌混合機是結合國外技術針對干混砂漿服務的加重型**混合機能達到如下性能.
(1) 混合均勻度在**以上,1-3分鐘左右混合均勻。
(2)具有**的攪拌原理和混合機設計而達到混合質量和**率的基礎上降低能耗。(如有機膠粉聚苯顆粒保溫砂漿和無機?；⒅楸厣皾{的混合原理)
(3)高速飛刀，**地分散纖維。
(4)整機采用氣密封，氣動大開門，**的出料裝置門、漿葉榜板耐磨損設計，壽命超長，維修方便，可靠穩定。
3、成品倉及二次混合系統
成品倉和二次混合消除了纖維多、流動性差、顆粒料出現容易結橋和附著現象。該系統實現了快速，連續出料，對特種原料成品倉加上氣浮裝置能順利出料。
4、環保**的包裝系統和散裝技術
根據產品品種，該公司提供閥口袋、敞口袋、包裝機。包裝范圍20-50kg，滿足不同的項目要求。通過控制系統，操作工人只需將包裝袋套入閥口，其它工作即可自動完成。包裝好的產品通過皮帶輸送機輸送到碼垛臺進行存放，由叉車完成產品入庫工作。稱量**，包裝質量高。
5、智能電腦配料系統
電腦智能控制系統LCPLC。該系統具有自檢精度軟件校正維護方便、彩色CRT顯示工段設備工藝流程圖，具有雙倉同時給料以縮短配料時間、配方管理、打印實時配料報表、配方產量、原料消耗量報表，并且統計其班日、星期、旬、月等定量管理報表。
6、干粉砂漿設備成套配置：
產量大的干粉砂漿設備，一般情況下會用到4-6個原料罐，其中兩個大罐用于裝放散裝水泥和粉煤灰，其余小罐用于裝放輕鈣、重鈣、砂、小料等。散裝水泥和粉煤灰進罐不需要提升設備，依靠泵車打入。散裝粉煤灰倉一般為圓筒支架結構，其上部有除塵設備，防止粉塵泄漏，下部裝有破拱裝置，防止粉料結塊，使粉料卸出順暢，并裝有料位傳感設備，可隨時掌握倉內物料使用情況。
干粉砂漿設備工作程序：
1、試機前必須先將本套干粉砂漿設備所有減速機加油(按標準)，本干粉砂漿設備需要加油單機有：①輸送泵減速機②配料稱斗③斗提機④雙軸混合機⑤成品倉減速機⑥空氣壓縮機等。
2、接通所有電機線路，氣動控制線接至配電柜，然后逐個試轉，調好轉向，將配料稱，閥口包裝機調試好后，準備生產。
3、首先開啟斗式提升機，空氣壓縮機，除塵器，啟動配料稱斗開始工作，并將配好的物料由斗提提至待混倉。
4、啟動雙軸無重力混合機，在啟動成品倉電機。
5、雙軸無重力混合機工作3-5分鐘后啟動成品倉電源，打開雙軸無重力混合機閥門將物料放入成品倉進行包裝。
6、當松開氣動閥門按鈕時，氣動門關閉，啟動斗式提升機進行第二批次投料。
依次循環完成所需產量(工作時雙軸無重力混合機以及成品倉一直運行工作)。
設備優點：
1、使用范圍廣：該設備能夠滿足不同要求的干粉砂漿的生產制造。如：砌筑砂漿、抹灰砂漿、保溫細碎所需聚合物砂漿、聚苯顆粒保溫砂漿等各種干粉砂漿。
2、投資?。涸撛O備具有明顯的價值上風.特別是針對外墻保溫和裝飾砂漿的生產項目具有投資小、見效快，短時間內收回成本。而且避免了投資過大造成的設備閑置和資源浪費.
3、應用簡便：該裝備具有占地面積小，操作簡單、能耗低，每小時可生產5-40噸左右(不需搭建高大廠房，極大的減少先期投資)、作業空間小、定員編制少,易操作,不用土建就可直接安裝使用的優點。
4、使用壽命長：本設備易損部位材質全部采用高強度耐磨鋼。使其壽命大大延長。
5、此干粉砂漿設備主機采用雙軸無重力混合機，該機是在溶入多代新機型的技術精華基礎上研發而制，具有自動喂料，氣動放料，桶壁無積塊，無死角。
6、全自動電腦控制，智能識別，被動計量，靈敏度高，性能穩定，抗干擾能力強，計量準確。
